淺議水下拋石施工海南省屯昌縣水務局

　　　摘要：海南省建設國際旅游島之后，很多河岸、湖心島進行景觀改造，增設親水平臺、小碼頭等。在這些項目施工中，采用的施工方法最多的是進行水下拋石進行基礎處理。
　　　關鍵詞：水下 拋石
Abstract: the development of hainan island after international tourism, a lot of the Banks and on lake landscape change, set up the pro level platform, small dock, etc. In the project construction, the construction method for the underwater most is a foundation stone processing.
Keywords: underwater， bed

　　　
　　　中圖分類號：TU745.39   文獻標識碼：A    文章編號：
　　　一、施工順序
　　　根據施工導線測設斷面控制樁，并測出施工段河床水下地形圖，劃分網格、實測流速、計算漂距，并試拋、修正拋投參數、計算網格拋石方量、定位船定位、石料質量數量驗收、人工拋投、石駁船離開、按照前面的程序拋石完成，再橫向移位直到拋滿整個橫斷面，定位船向下游移一個斷面，再進行上述的拋石過程。
　　　在一次拋投結束后進行斷面測量，如發現質量不合格要求即進行補拋。
　　　二、施工方法
　　　1、拋石設備選擇
　　　拋石設備主要有定位船和石駁運輸船兩種。
　　　定位船選擇：定位船首先必須符合航區和作業區相應的船級規定，再根據施工條件和施工特點進行選擇。
　　　石駁運輸船選擇：為了確保拋投厚度和坡度的要求，石駁船不宜采用拋投量大的對開和底開駁。
　　　2、定位船定位方式選擇

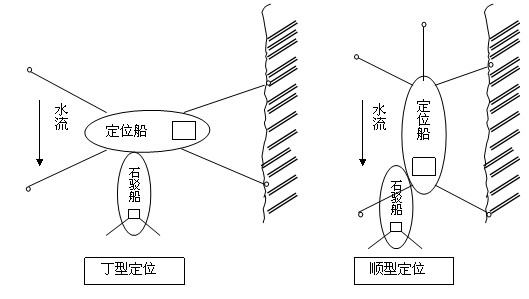

　　　水下拋石施工采用定位船控制平面位置，定位是否合理直接影響到拋投位置的準確性和拋石厚度的均勻性。定位船定位一般采用以下兩種形式。
　　　A、丁型定位：丁型定位是定位船船體垂直于水流方向固定，采用“四錨法”固定，在船首用一個領水錨固定，在船體迎水側和背水側均用兩根錨斜拉，靠岸側兩錨固定于岸上。適用于水流較緩情況，一次可靠多艘石駁船進行拋投。
　　　B、順型定位：順型定位是定位船船體平行于水流方向固定，采用“五錨法”固定，在船體前半部和后半部均用兩根錨固定，靠岸側的錨固定于岸上。適用于水流較急情況，船只順流定位較為安全穩定，一次只能征集1~2只石駁船拋石。

　　　3、計算施工網格拋石工程量
　　　水上拋石一般按照拋投網格進行拋投。根據大多數石料船只的長度和寬度劃定拋投施工網格，即在順水流方向20m，垂直水流方向1.5m，平面尺寸20m×1.5m。根據施工網格位置，按設計要求拋石范圍和厚度計算出施工網格 的拋石量。
　　　4、拋投參數確定
　　　塊石在拋投入水沉入江底的過程中，因水流影響，塊石向下游移動，每次拋石前先測定拋石區水深和漂距，用測桿或重錘測水深，漂距可按以下經驗公式估算：
　　　       S=0.8VH/W1/6
　　　       式中：S--塊石水平落距（m）
　　　             V--施工時拋石部位水面流速（m/s）
　　　             H--施工時相應水深（m）
　　　             W--塊石重量（kg）
　　　根據測出漂距和方向，在調整定位船只。
　　　5、定位
　　　網格拋投法施工，先拋上游最外側的網格，定位船采用先粗定位再精確定位方式，參照拋石區域外邊線浮標，將定位船駛到拋石網格的上游處，將外錨拋于拋石區外江中，內錨固定于岸。根據測定的漂距和網格位置，計算確定定位船的位置，讓石駁船拋石準確落在指定的網格內。把全站儀架設在岸上測量控制樁，通過絞動纜繩使定位船上下和橫向精確定位，然后橫斷面插標志桿，岸上兩根、定位船上一根。當定位船需橫向移位時，在定位船船頭和船尾各向岸上拉一根測繩，以控制定位船在斷面上橫向移位，同時通過橫向標志桿控制定位船的上下移位。
　　　6、拋石
　　　拋投前應清除拋填區域內出露的雜草或其它飄浮物。拋石船到達拋石區后，靠近定位船，平行于水流方向征集定位船上，準確測量距離，為了保證船只停泊位置準確，防止水流沖擊，在適當部位分別斜拋幾處地錨，確保拋投位置準確。
　　　塊石拋投，按照從江中往岸邊，從上游往下游的順序進行，保證塊石到位的準確性、均勻性和密實性。防止漏拋、重復拋填和區域外拋填。塊石拋投采用人工拋投，考慮到拋石工人在操作過程中的安全距離和拋投的均勻性，在石駁船兩側每1.0～1.5m配置一名拋石員進行拋投，在施工過程中根據兩側網格拋投量大小對兩側人員進行調整。石駁船不能采用兩側拋投時，改用單邊拋投。
　　　7、移位
　　　每塊施工網格拋滿后，定位船往岸邊橫向移位拋投下一塊施工網格，靠近岸邊移位時，需拋投定位船占據的位置，由于定位船內錨的阻攔，石駁船又不能征集在定位船內側進行拋投，因此石駁船征集在定位船尾部進行拋投。施工時，對于近岸區域大船無法拋投的部位，采用小船進行拋投，小船也無法拋投的部位，采用搭投跳板方式拋填。橫向20m斷面拋投完成后，定位船移到下一個橫向20m斷面，依次進行。
　　　8、拋投后測量
　　　每一道拋投工序結束后，進行水下測量，采用SDH-13D水下測深儀，輔以測桿、鉛魚式垂球，準確測定拋投結果，按測量結果，如質量不合格則補拋，保證每一施工網格滿足設計要求。
　　　結束語：對于拋石施工的方法有很多種，此方法只供于參考，每個地方根據地方河道水情進行更改調整。
